Cabinet extérieur de télécom de DA-OC-5G
  • Cabinet extérieur de télécom de DA-OC-5G
  • Cabinet extérieur de télécom de DA-OC-5G

Cabinet extérieur de télécom de DA-OC-5G

Lieu d'origine LA CHINE
Nom de marque DAWNERGY
Certification CE
Numéro de modèle DA-OC-5G
Détails de produit
Produit:
Cabinet extérieur de télécom
Application:
Communication sans fil
Méthode de refroidissement:
Fan
Protection:
IP55
Batterie:
12V 150AH 4pcs
dispositif:
des dispositifs de 19 pouces peuvent être installés à l'intérieur
Surligner:

19" Cabinet extérieur de télécom

,

Cabinet extérieur des télécom IEC60529

,

Armoire de la télécommunication IP55

Conditions de paiement et d'expédition
Quantité de commande min
10
Prix
1228
Détails d'emballage
Boîte en bois
Conditions de paiement
T/T
Capacité d'approvisionnement
100 PAR JOUR
Description du produit

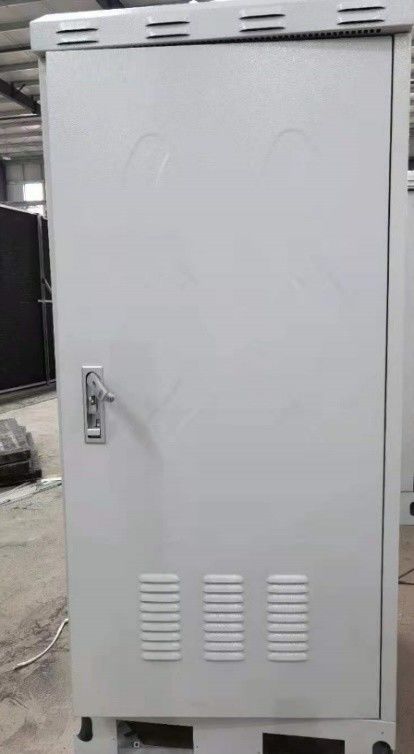

Cabinet extérieur de DA-OC-5G

Les séries du DA-OC-5G de Dawnergy sont les armoires extérieures conçues modulaires pour le matériel de transmission sans fil. Elles sont décrites par configuration flexible, se réunir rapide et expansion facile.



Caractéristiques

  • L'installation est basée sur 19" conception standard de structure, avec l'espace de l'installation 26U, avec la bonne polyvalence d'installation
  • Glissement du type installation de rail, facile à maintenir
  • La classe IP55 de protection, protègent l'équipement interne contre la mauvaise interférence externe d'environnement
  • Structure de sandwich ; Les couches intérieures et externes sont des plaques de métal, et la couche moyenne est la couche d'isolation de 10mm, qui peut effectivement empêcher la hausse de la température provoquée par rayonnement solaire
  • L'armoire adopte la structure de la soudure de principal organisme et de l'assemblée partielle pour assurer la protection
  • La serrure de porte adopte la serrure imperméable spéciale pour l'armoire extérieure, et la structure de verrouillage à trois points assure la protection fiable de sécurité pour l'armoire
  • La porte d'armoire adopte la structure protégeant du vent
  • L'armoire adopte l'équipement de ventilation d'industriel-catégorie, avec la représentation stable et fiable de dissipation thermique, la longue durée, la conception raisonnable de conduit d'air et le bon effet de dissipation de ventilation et thermique
  • La fan est installée sur le dessus de l'armoire dans la position moyenne, qui peut effectivement réduire la température émise par l'équipement principal, et améliore la sécurité de l'équipement
  • Le système au sol est sûr et fiable
  • La vis d'installation de l'armoire est placée à l'intérieur de l'armoire, qui est digne de confiance contre le vol
  • Le câble dedans et du fond de l'armoire adopte le joint imperméable pour réaliser effectivement imperméable et antipoussière
  • L'armoire est installée au sol



Applications

  • FTTH
  • 4G/5G
  • Communication sans fil



Caractéristiques de Cabinet

Article Caractéristiques
Dimensions (W X D X H) (millimètres) 650 x 650 x1500 (base y compris)
Entrée de tension C.A. 230V±10%
Couleur Gris
Estimation d'IP IP55
Norme de code d'IP IEC60529
Montage de l'option Plancher-bâti
Matériel En acier galvanisés (à une seule couche)
Option de refroidissement Fan de DC48V avec le thermostat (quand la température dans l'armoire dépasse 40℃, la fan fonctionnera automatiquement)
Thermostat KSD301
Commutateur de porte Robot PS056-01N-200 de Deek
Type de trou de bâti de support Perforations rectangulaires M6
Éclairage lampes de 48V 3W LED
Protection contre la foudre Capacité d'écoulement maximum : 40kA, niveau de protection : 1500V, temps de réponse : < 25nS="">
Conditions ambiantes
Température ambiante -20℃ | 45℃
Température de stockage -40℃~70℃
Hygrométrie interne de Cabinet ≤85% (+30℃)
Humidité de stockage 0~100%
Pression atmosphérique 70~106KPa







Forfait standard extérieur de Cabinet

Non. Nom Unité Quantité
1 Clé morceau 2
2 Écrou carré placez 10
3 Vis placez 10
4 Boulon d'expansion M12 placez 4
5 Mastic de scellage Kilogramme 1



Système d'alimentation inclus

le système d'alimentation inclus se compose de cadre de moteur, de module de surveillance et de module de redresseur ; Le système d'alimentation a la fonction de répartition d'alimentation CC, surveillance de puissance pour fournir l'appui pour l'entrée de signal externe, fonction de transfert de communication et la détection d'AC-DC, le contrôle de contacteur et d'autres fonctions, la représentation entière de machine est stable, praticabilité est fort, peuvent être système d'exploitation de logiciel de fond.Cabinet extérieur de télécom de DA-OC-5G 0



Caractéristiques

Module de redresseur Surveillance du module Distribution d'énergie Note
GPR4830B1 GPM48R

Distribution de courant alternatif :

Entrée trifilaire monophasé, disjoncteur bipolaire à C.A. de puissance totale (50A)



Distribution d'alimentation CC :

Commutateur de batterie : 100A/1P *1

Une mise hors tension : 63A/1P *3

Mise hors tension secondaire : 16A/1P*2



Module de redresseur (minimum 2, maximum 5)



Dimension (millimètres)

Cabinet extérieur de télécom de DA-OC-5G 1



Caractéristiques de module du redresseur GPR4830B1

Article Unité Mn. Typique Maximum.
Tension d'entrée à C.A. VCA 90 220 290
Le C.A. a entré la fréquence de tension Hertz 45 50 65
Facteur de puissance d'entrée   0,99
Gamme de tension de sortie Volts continu 42 54 58
Courant de sortie 0 30
Exactitude de stabilisation de tension de sortie       ±1%
Crête-crête Vp-p système mv     200
De puissance de sortie W 0 1600
W 0 800
Efficacité de sortie % 91
% 83
Protection de surtension d'entrée VCA 288 305
Point de récupération de protection de surtension d'entrée VCA 285
Protection de sousvoltage d'entrée VCA     80
Point de récupération de protection de sousvoltage d'entrée VCA     90
Point de protection de surtension de sortie V 58,5 59 61,5
Courant de sortie limitant la protection 32 33 34



Surveillance de la fonction de module

Fonction Instructions
La fonction supérieure de télésurveillance d'ordinateur à l'unité de surveillance L'ordinateur supérieur peut s'enquérir, placer et commander le contrôle du système à distance à tout moment pour réaliser la fonction de « trois à distance »
Surveillance du module à la gestion de module de redresseur Le module de surveillance envoie la commande d'ajustement de contrôle ou la commande d'acquisition de paramètre au module par la communication RS485
Gestion de batterie Gestion « de basse tension de batterie, batterie sous la puissance, gestion de charge de batterie, compensation de température »
Surveillez la fonction de gestion de sortie de système Inspection et systèmes de contrôle
Fonction d'indicateur de LED Le signal indiquent
Affichage d'affichage à cristaux liquides Menu à placer, modifier



Batterie



Cabinet extérieur de télécom de DA-OC-5G 2

Caractéristiques

  • Chaîne de capacité : 33~250ah
  • Chaîne de tension : 6v/12v
  • Bas taux de décharge spontanée : 25℃, moins de 2% par mois
  • La longue vie de conception : 25℃, 6v 15years ; 12v, 10years
  • Taux de réaction de scellage élevé : plus de 98%
  • Portée d'environnement applicable : -15℃~50℃
  • Gamme de température de fonctionnement : - 20℃~50℃
  • Température de fonctionnement recommandée : 25℃

Caractéristiques

Tension normale (v)

Capacité évaluée (oh)

20hours/25℃

Approximativement poids (kilogrammes) Dimension (millimètres)
12 200 54 522 (l) X 240 (w) X 230 (h)
