144C Cadre de distribution de fibres optiques modulaire ODF de 19 pouces monté sur un rack
  • 144C Cadre de distribution de fibres optiques modulaire ODF de 19 pouces monté sur un rack
  • 144C Cadre de distribution de fibres optiques modulaire ODF de 19 pouces monté sur un rack
  • 144C Cadre de distribution de fibres optiques modulaire ODF de 19 pouces monté sur un rack
  • 144C Cadre de distribution de fibres optiques modulaire ODF de 19 pouces monté sur un rack
144C Cadre de distribution de fibres optiques modulaire ODF de 19 pouces monté sur un rack

144C Cadre de distribution de fibres optiques modulaire ODF de 19 pouces monté sur un rack

Lieu d'origine Chine
Nom de marque Dawnergy
Numéro de modèle 144C ODF modulaire
Détails de produit
Nombre maximal de noyaux:
FC/SC/ST/LC duplex
Nombre de fentes du module:
12
Matériel:
Acier laminé à froid, épaisseur 1,2 mm
Installation Method:
19" bâti de support
Plateau d'épissage:
Plateau 12 cœurs
Mettre en évidence:

Montage à support de 19 pouces ODF

,

cadre de distribution de fibres modulaire

,

Baie de brassage à fibre optique 144C

Conditions de paiement et d'expédition
Quantité de commande min
100
Détails d'emballage
Carton/palette
Délai de livraison
5-8 jours ouvrables
Conditions de paiement
L/C, D/A, D/P, T/T, Western Union, MoneyGram
Description du produit
144C Cadre de distribution de fibres optiques modulaire ODF de 19 pouces monté sur un rack
Principales spécifications
Attribut Valeur
Nombre maximal de noyaux Le nombre d'équipements utilisés est déterminé en fonction de l'échantillonnage de l'équipement.
Nombre de fentes du module 12
Matériel Acier laminé à froid, épaisseur 1,2 mm
Méthode d'installation Montage à support de 19 pouces
Plateau d'épissage plateau à 12 noyaux

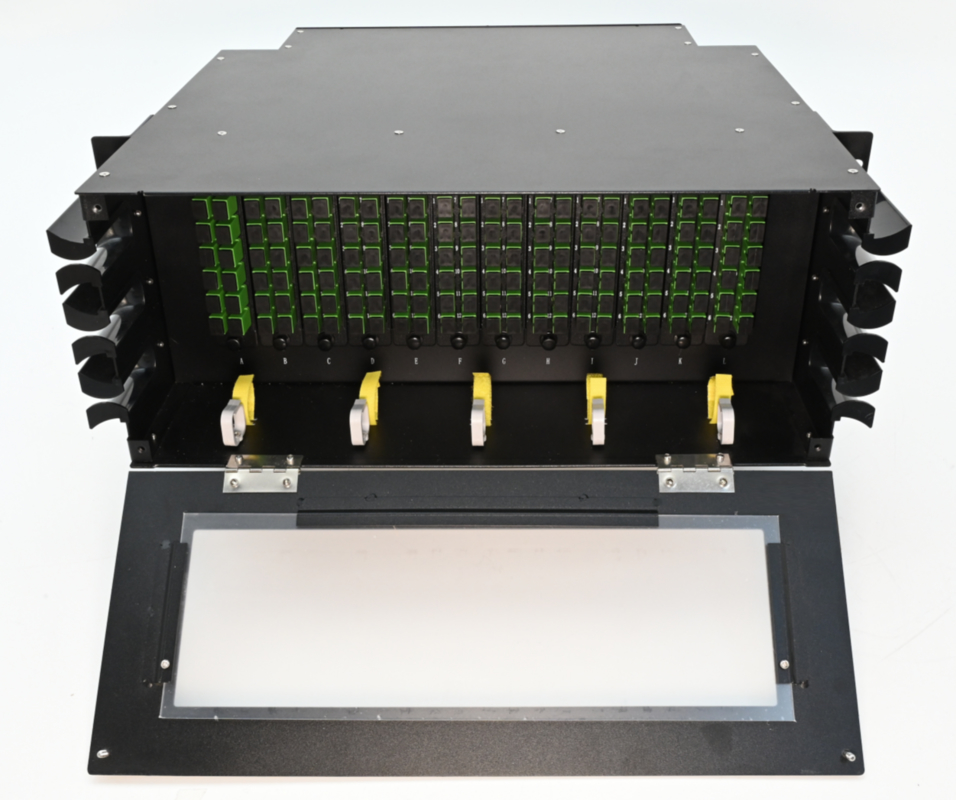

Vue d'ensemble du produit
144C Cadre de distribution de fibres optiques modulaire ODF de 19 pouces monté sur un rack 0 144C Cadre de distribution de fibres optiques modulaire ODF de 19 pouces monté sur un rack 1

Le cadre de distribution de fibres optiques modulaires 144Core est utilisé lorsque la terminaison et la connectivité de 144 fibres (haute densité) sont requises.Ce 144C ODF modulaire est composé de 12pcs préchargés 12C splicing et patch unit qui comprend FC / SC / ST / adapteurs compatibles LC duplex, des coquilles et 12 plateaux de jonction de cœur.

Caractéristiques du produit
  • Conception modulaire, unité coulissante d'épissage et de patchage de fibres de type 12C avec rails pour un fonctionnement facile
  • La conception intégrée fournit des fibres de câble OSP et l'épissage de la queue de poule, la terminaison et le stockage du fil de patch
  • Fournit une protection maximale des composants optiques
  • Excellentes performances mécaniques
  • Conception fiable de l'acheminement et de la fixation des fibres
  • Rayon de flexion minimum de la fibre garanti
  • Bon rendement à l'abri de la poussière
Applications typiques
  • Armoires de télécommunications
  • Centres de données
  • Prémises du client
  • Les bureaux centraux
  • Les pôles
  • Armoires et portefeuilles
  • Les terminaux distants
Spécifications techniques
Paramètres Spécification
Nombre maximal de noyaux 144
Type d'adaptateur Le nombre d'équipements utilisés est déterminé en fonction de l'échantillonnage de l'équipement.
Nombre de fentes du module 12
Matériel Acier laminé à froid, épaisseur 1,2 mm
Couleur Couche en poudre noire ou grise
Méthode d'installation Montage à support de 19 pouces
Plateau d'épissage plateau à 12 noyaux
Les dimensions 482*420*175 mm
Température de fonctionnement -20 à +55°C
Humidité relative ≤ 85% (30°C)
Pression atmosphérique 70 à 106 KPa
Résistance à l'isolation Le système de freinage doit être équipé d'un dispositif de freinage de freinage.
Composants
144C Cadre de distribution de fibres optiques modulaire ODF de 19 pouces monté sur un rack 2 144C Cadre de distribution de fibres optiques modulaire ODF de 19 pouces monté sur un rack 3 144C Cadre de distribution de fibres optiques modulaire ODF de 19 pouces monté sur un rack 4
Accessoires standard
Je ne veux pas. Nom de l'article Unité Quantité utilisée
1 Cadre de distribution de fibres optiques modulaires (ODF) Réglage 1
2 Écrous et écrous de pince M6 pour montage sur support Réglage 4
3 Serre à tuyau Une pièce 8
4 Résistance à l'épissage Une pièce 144
5 Couplings de câbles Une pièce 20
6 Tubes de protection Une pièce 1
7 Vélcro Une pièce 5
Informations relatives à la commande
Nom Définition
Cadre de distribution de fibres optiques modulaires (ODF) Noir; acier laminé à froid; rack de 19 pouces, 4U, type coulissant; Max. 144 cœurs, 12 pièces d'épissure et module d'adaptateurs de type SC peuvent être installés; adaptateurs de type SC et pigtails inclus

Étiquettes:

Montage à support de 19 pouces ODF,

cadre de distribution de fibres modulaire,

Baie de brassage à fibre optique 144C
