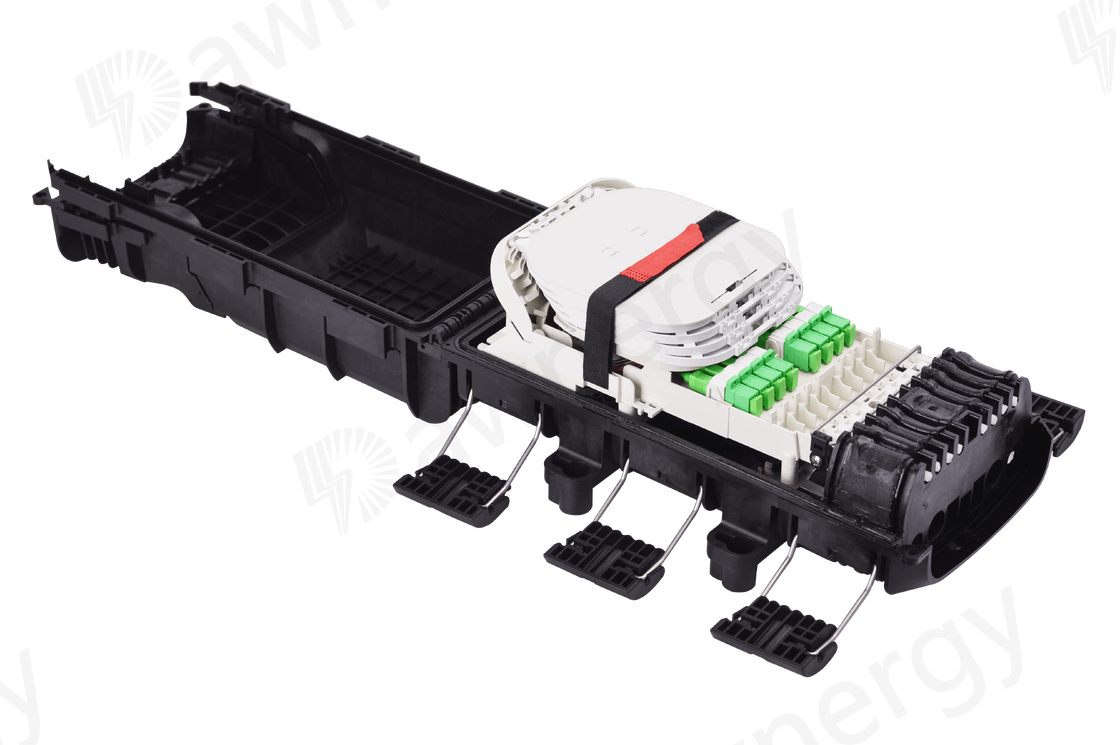

DA-FDB-72F-18 Boîtier de distribution fibre optique
Les boîtiers de distribution fibre optique de Dawnergy sont utilisés comme point de terminaison pour le câble d'alimentation afin de se connecter au câble de raccordement dans le système de réseau de communication FTTx. L'épissurage, la division et la distribution de fibres peuvent être effectués dans ce boîtier, et en même temps, il offre une protection et une gestion solides pour la construction du réseau FTTx.
Caractéristiques
l Convient pour l'intérieur ou l'extérieur, montage mural, installation sur poteau.
l Fabriqué en matériau plastique d'ingénierie de haute qualité (PP), bonne résistance mécanique, apparence élégante, robustesse et durabilité.
l Plateau d'épissurage empilé intégré, facile à ouvrir, le plateau d'épissurage peut être retiré, facile à installer et à entretenir.
l Serrage pour câble d'alimentation et câble de raccordement, épissurage de fibres, fixation, stockage, distribution...etc, tout en un.
Spécifications
|
Paramètres
|
Spécification
|
|
Température de fonctionnement
|
-40℃ ~+85℃
|
|
Humidité relative
|
≤95%(+30℃)
|
|
Pression atmosphérique
|
70KPa~106KPa
|
|
Perte d'insertion
|
≤10.5 dB
|
|
Perte de retour UPC
|
≥50 dB
|
|
Perte de retour APC
|
≥50 dB
|
|
La résistance d'isolement entre le dispositif de mise à la terre et les parties métalliques du boîtier
|
pas moins de 2*104MΩ/500V(DC);IR≥2*104MΩ/500V
|
|
La résistance à la tension entre le dispositif de mise à la terre et le boîtier et ses parties métalliques
|
pas moins de 3000V(DC)/min, pas de perforation, pas d'amorçage; U≥3000V
|
|
Taille (A*B*C)
|
337*195*128mm
|
|
Matériel
|
PP
|
|
Niveau de protection
|
IP68
|
|
Capacité maximale
|
8(SC/APC ou SC/UPC)
|
|
Capacité de FOSC (en grappe)
|
72F
|
|
Taille d'installation (D*E)
|
174*111mm
|
|
Dans le plus grand
diamètre du câble
|
16mm*2 7mm*2
|
Paquet standard
|
Non.
|
Nom
|
Unité
|
Quantité
|
|
1
|
Boîtier de distribution fibre optique
|
pièce
|
1
|
|
2
|
Manuel d'utilisation
|
pièce
|
1
|
|
3
|
Anneau de poteau (Option)
|
pièce
|
1
|
Installation
Options de montage Fixation murale : utiliser
oreilles de montage. Poteau
fixation : utiliser oreilles de montage en combinaison avec colliers de serrage en plastique ou en métal. Montage mural installation
Percez 4 trous dans le mur en fonction de la taille du tableau
placez le boulon d'expansion M6*50mm, placez le boîtier pour faire correspondre les trous et utilisez le boulon pour fixer. Installation sur poteau
