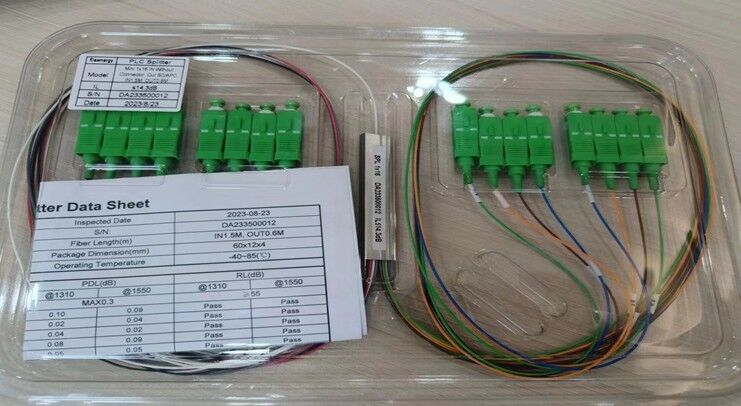

Distributeur de circuits planars d'ondes lumineuses (PLC) DA-PLC
Définition
DawnergysLes disjoncteurs à ondes lumineuses planares (PLC) sont construits en utilisant un procédé unique de guidage d'ondes en verre de silice.L'entrée de PLC Spitters distribuer la puissance optique aux ports de sortie et sont couramment utilisés dans les systèmes FTTx, les réseaux de communication, les réseaux analogiques optiques passifs, les réseaux CATV et autres systèmes de fibre optique.boîte de séparateur à fermeture par jonction et à supportLa conception compacte permet d'économiser de l'espace et du temps d'installation.
Caractéristiques
Je... Faible perte d'insertion et perte de rendement élevée
Je... Norme de fabrication et d'essai: Telcordia GR-1209 et GR-1221
Je... PDL faible
Je... Conception compacte
Je... Une bonne homogénéité de canal en canal
Je... Large plage de longueur d'onde de fonctionnement et température de fonctionnement
Je... Haute fiabilité et stabilité pour les applications intérieures et extérieures
Spécifications du module de séparation PLC
|
Paramètres
|
1x16
|
|
Type de connecteur
|
SC/APC
|
|
Taille (en mm)
|
60x12x4
|
|
Longueur d'onde de fonctionnement ((nm)
|
1260 à 1625
|
|
Perte d'insertion (dB)
|
Je suis désolé.
|
14.3
|
|
Uniformité (dB)
|
Je suis désolé.
|
1.8
|
|
PDL (dB)
|
Je suis désolé.
|
0.3
|
|
Perte de retour (dB)
|
- Je vous en prie.
|
55
|
|
Directivité (dB)
|
- Je vous en prie.
|
55
|
|
Type de fibre
|
L'UIT-T G652D (diamètre du champ de mode à 1310 nm: 9,2 μm ± 0,4 μm ️ à 1550 nm: 10,4 μm ± 0,8 μm)
|
|
Matériel de logement
|
d'acier inoxydable
|
|
Longueur de queue de porc
|
Je... Le côté d'entrée du séparateur optique doit être sans connecteur et le côté de sortie terminé par des connecteurs.
Je... La longueur de la queue de porc d'entrée doit être de 150 cm ± 3 cm.
Je... La longueur de queue de porc de sortie doit être de 60 cm ± 3 cm.
|
|
Pygtail OD
|
900um±5% d'uniformité < 20 mm
|
|
Couleur de la queue de cochon
|
Résultats de l'analyse
Sortie: TIA/EIA 598-A avec générateur de numéros de 1 à 1
|
|
Température de fonctionnement (°C)
|
-10 à 70
|
Le paquet
L'étiquette dans la boîte en plastique avec les informations suivantes:type de séparateur, numéro de série
Étiquette sur Splitter
Informations d'impression: Perte nominale d'insertion, type de séparateur, numéro de série
