Lieu d'origine: | La Chine |
---|---|
Nom de marque: | DAWNERGY |
Certification: | Anatel,CE,ROHS |
Numéro de modèle: | DA-PLC-132-SCU-I |
Quantité de commande min: | 100pcs |
Prix: | 13.57 USD |
Détails d'emballage: | Boîte de carton |
Délai de livraison: | 5 JOURS OUVRABLES |
Conditions de paiement: | T/T, L/C, D/A, D/P |
Capacité d'approvisionnement: | 10k par jour |
Nom: | 1x32 type embrochable diviseur optique de PLC de fibre de Sc UPC | Type de fibre: | ITU-T G657A1 ou fait sur commande spécifique |
---|---|---|---|
Longueur de fibre: | 1 (+/- mètre ou fait sur commande de 0,05) spécifique | Connecteur: | SCUPC |
Longueur d'onde de fonctionnement (nanomètre): | 1260-1650 | Couleur de câble de fibre: | Blanc ou multicolore |
Surligner: | Bas diviseur 1x32 de PLC de PDL,Diviseur 1x32 de PLC de Sc UPC,Diviseur de DAWNERGY 1x32 |

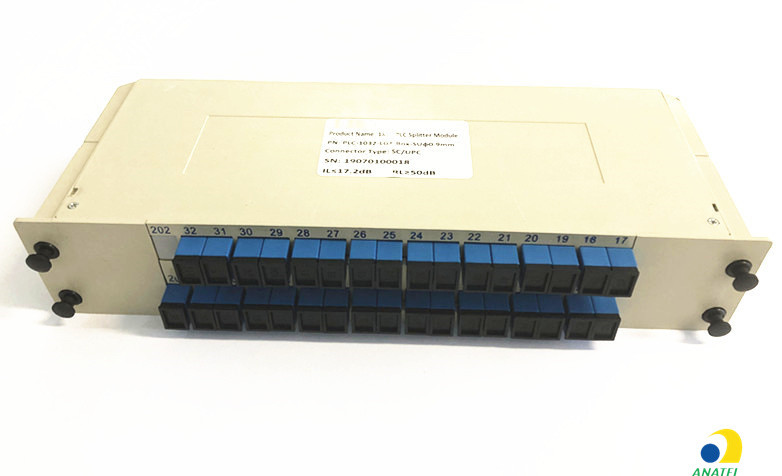

1X32 TYPE EMBROCHABLE FIABILITÉ ÉLEVÉE de PLC de FIBRE du DIVISEUR SC/UPC PERTE STANDARD OPTIQUE du CONNECTEUR TELCORDIA 1209&1201 de BASSE
Le diviseur planaire du circuit de l'onde lumineuse de Dawnergy (PLC) est le dispositif optique de gestion de puissance qui emploie la technologie optique de guide d'ondes de silice. Il a la petite taille, fiabilité élevée, gamme de longueurs d'onde de fonctionnement large. Il est très utilisé dans des réseaux de PON et réalise la division de puissance de signal optique.
Caractéristiques :
Paramètres | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
Longueur d'onde de fonctionnement (nanomètre) | 1260~1650 | ||||||
Perte par insertion (DB) | Typique | 3,6 | 6,8 | 10 | 13,1 | 16,2 | 20 |
Maximum (P/S) | 3.8/4.0 | 7.2/7.4 | 10.5/10.7 | 13.6/13.7 | 16.5/16.8 | 20.5/21.0 | |
Uniformité (DB) | Typique | 0,3 | 0,4 | 0,5 | 0,6 | 0,8 | 1,2 |
Maximum | 0,4 | 0,6 | 0,8 | 1,2 | 1,5 | 2,5 | |
PDL (DB) | Typique | 0,1 | 0,1 | 0,15 | 0,15 | 0,15 | 0,2 |
Maximum | 0,2 | 0,2 | 0,3 | 0,3 | 0,3 | 0,4 | |
Perte de retour (DB) | Minute | 55 | |||||
Directivité (DB) | Minute | 55 | |||||
Longueur de fibre (m) | 1 (+/--0,05) ou client a spécifié | ||||||
Type de fibre | ITU-T G657A1 ou client a spécifié | ||||||
WDL (DB) | Typique | 0,2 | 0,2 | 0,2 | 0,3 | 0,3 | 0,3 |
Maximum | 0,3 | 0,3 | 0,3 | 0,5 | 0,5 | 0,5 | |
TDL (DB) (- 40~85℃) | Typique | 0,2 | 0,2 | 0,2 | 0,3 | 0,3 | 0,3 |
Maximum | 0,4 | 0,4 | 0,4 | 0,5 | 0,5 | 0,5 | |
Température de fonctionnement (℃) | -40~85 | ||||||
Température de stockage (℃) | -40~85 | ||||||
Taille de empaquetage (millimètres) | Diviseur nu | 40x4x4 | 50x7x4 | 60x12x4 | |||
Mini Module | 60x7x4 | 60x12x4 | 80x20x6 | 100x40x6 | |||
Type de cassette | 100x80x10 | 120x80x18 | |||||
Paramètres | 2x2 | 2x4 | 2x8 | 2x16 | 2x32 | 2x64 | |
Longueur d'onde de fonctionnement (nanomètre) | 1260~1650 | ||||||
Perte par insertion (DB) | Typique | 3,7 | 7 | 10,8 | 13,6 | 16,8 | 20,5 |
Maximum (P/S) | 3.9/4.2 | 7.5/7.8 | 11.2/11.5 | 14.2/14.5 | 17.4/17.7 | 21.0/21.5 | |
Uniformité (DB) | Typique | 0,5 | 1 | 1 | 1,2 | 1,5 | 2,2 |
Maximum | 0,6 | 1,2 | 1,5 | 1,8 | 2 | 2,7 | |
PDL (DB) | Typique | 0,1 | 0,1 | 0,2 | 0,3 | 0,3 | 0,3 |
Maximum | 0,2 | 0,2 | 0,4 | 0,4 | 0,4 | 0,4 | |
Perte de retour (DB) | Minute | 55 | |||||
Directivité (DB) | Minute | 55 | |||||
Longueur de fibre (m) | 1 +/--0,05 ou client a spécifié | ||||||
Type de fibre | ITU-T G657A1 ou client a spécifié | ||||||
WDL (DB) | Typique | 0,3 | 0,3 | 0,3 | 0,5 | 0,5 | 0,8 |
Maximum | 0,4 | 0,4 | 0,5 | 0,6 | 0,8 | 1,2 | |
TDL (DB) (- 40~85℃) | Typique | 0,3 | 0,3 | 0,3 | 0,4 | 0,4 | 0,4 |
Maximum | 0,4 | 0,4 | 0,4 | 0,5 | 0,5 | 0,5 | |
Température de fonctionnement (℃) | -40~85 | ||||||
Température de stockage (℃) | -40~85 | ||||||
Taille de empaquetage (millimètres) | Diviseur nu | 50x7x4 | 60x7x4 | 70x12x4 | |||
Mini Module | 60x7x4 | 80x12x5 | 100x20x6 | 100x40x6 | |||
Type de cassette | 100x80x10 | 120x80x18 | |||||
Notes : 1. des mesures sont faites à la température ambiante. La perte de connecteur est exclue dans les caractéristiques ci-dessus. | |||||||
2. Catégorie de S=Standard, catégorie de P=Premium |
