| Lieu d'origine | Chine |
| Nom de marque | Dawnergy |
| Certification | CE/TELCORDIA |
| Numéro de modèle | Le nombre d'équipements utilisés est déterminé par la méthode suivante: |
Les câbles proposés sont conçus, fabriqués et testés selon les normes suivantes:
| La norme IEC 60794-1 est modifiée. | Cable à fibre optique - Partie 1-1: Spécification générale - Général |
| La norme IEC 60794-1-2 est modifiée. | Cables à fibre optique - Partie 1-2: Spécification générale - Procédure d'essai de base pour les câbles optiques |
| Nombre d'équipements | Cable à fibre optique - Partie 3: Spécification sectionnelle - Cable extérieur |

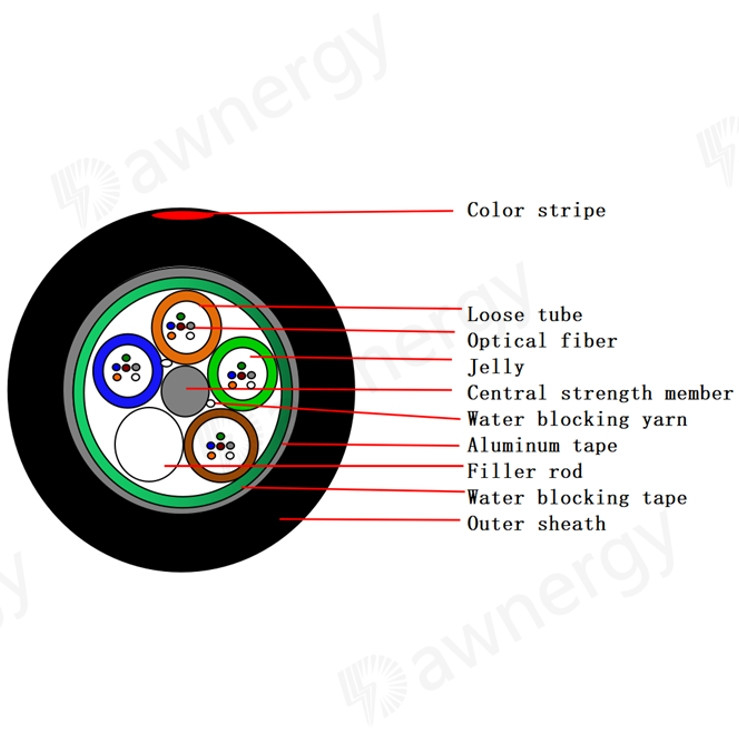

3. Identification du câble
2.1 Code de couleur des fibres
| Je ne veux pas. | 1 | 2 | 3 | 4 | 5 | 6 |
| Couleur | Le bleu | Orange | Verte | Brun | Le gris | Blanc |
| Je ne veux pas. | 7 | 8 | 9 | 10 | 11 | 12 |
| Couleur | Le rouge | Noir | Jaune | Pourpre | Rose | Les eaux |
2.2 Code de couleur du tube lâche (LT) et de la tige de remplissage (FR)
| Nombre de fibres | Élément no. | |||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
| 12 | LT | LT | France | France | France | |||||||
| 24 | LT | LT | LT | LT | France | |||||||
| 48 | LT | LT | LT | LT | France | |||||||
| 96 | LT | LT | LT | LT | LT | LT | LT | LT | ||||
| 144 | LT | LT | LT | LT | LT | LT | LT | LT | LT | LT | LT | LT |
LT signifie tube lâche; FR signifie barre de remplissage
| Nom de l'article | Le contenu | Valeur | ||||
| 12 | 24 | 48 | 96 | 144 | ||
| Tubes détachées | Numéro | 2 | 4 | 4 | 8 | 12 |
| Diamètre extérieur (mm) | 1.9 | 1.9 | 2.1 | 2.1 | 2.1 | |
| Épaisseur ((mm) | 0.3 | |||||
| Matériel | PBT | |||||
| Blocage de l'eau | Composé de remplissage de tubes | |||||
| Remplisseur | Matériel | PP | ||||
| Numéro | 3 | 1 | 1 | 0 | 0 | |
|
Le nombre maximal de fibres par tube |
G.652D | 6 | 6 | 12 | 12 | 12 |
| Membre de la force centrale | Matériel | Fil métallique | ||||
| Diamètre (mm) | 1.4 | 1.4 | 1.6 | 2.0 | 2.0 | |
| Diamètre de la couche PE (mm) | - | - | - | 3.6 | 6.2 | |
| Blocage de l'eau | Matériel | Fils et bandes de protection contre l'eau | ||||
| Enveloppe extérieure | Matériel | PTFE et autres matériaux | ||||
| Couleur | Noir | |||||
| Épaisseur (mm) | 10,7 ± 0.2 | |||||
| Diamètre du câble ((mm) approximatif | 90,8 ± 0.3 | 90,8 ± 0.3 | 100,4 ± 0.3 | 120,4 ± 0.3 | 15.0 ± 0.3 | |
| Poids du câble ((kg/km) approximatif. | 80 ± 5% | 84 ± 5% | 96 ± 5% | 143 ± 5% | 199 ± 5% | |
5Performance de la fibre optique câblée
Les performances des fibres optiques câblées (Réc. G.652D de l'UIT-T)
| Nom de l'article | Spécification |
| Type de fibre | Mode unique |
| Matériau de fibres | Silice dopée |
|
Coefficient d'atténuation @ 1310 nm @ 1550 nm |
¥≤ 0,35 dB/km ¥≤ 0,21 dB/km |
| Longueur d'onde de coupure du câble | Nombre d'étoiles |
| Longueur d'onde à dispersion zéro | 1300 à 1324 nm |
| Pente à dispersion nulle | ¥≤ 0,092 ps/nm2.km) |
| Le PMD | ¥≤0,2 ps/km- Un demi |
| Diamètre du champ de mode @ 1310 nm | 8.7 à 9.5 mm |
| Erreur de concentricité du noyau / du revêtement | ¥≤ 0,6 μm |
| Diamètre du revêtement | 125 ± 1 μm |
| Non-circulaire du revêtement | ¥ ≤ 1,0% |
| Diamètre du revêtement primaire | 250 ± 15 μm |
6. Performance du câble à fibre optique
6.1 rayon de flexion du câble: 10 x diamètre du câble (statique)
20 x diamètre du câble (dynamique)
6.2 Plage de température d'application
| Plage de température de fonctionnement | : -40oC à +70oC |
| Plage de température de stockage / transport | : -40oC à +70oC |
| Plage de température d'installation | : -40oC à +70oC |
6.3 Épreuve de performance mécanique et environnementale
| N.B. | Nom de l'article | Méthode d'essai | Condition d'acceptation |
| 1 | Résistance à la traction CEI 794-1-E1 |
- Charge: 1500 N Longueur du câble sous charge: 50 m - Temps de chargement: ≥ 1 min. |
-Variation de la perte≤0,1 dB@1550 nm après l'essai -Tendance des fibres ≤ 0,6% - Aucune rupture de fibres et aucun dommage à la gaine. |
|
2 |
Épreuve d'écrasement CEI 794-1-E3 |
- Charge: 1000 N/100 mm - Temps de chargement: ≥ 1 min. |
-Variation de la perte≤0,1 dB@1550 nm après l'essai - Aucune rupture de fibres et aucun dommage à la gaine. |
|
3 |
Épreuve d'impact IEC60794-1-21-E4 |
- Hauteur d'impact: 1 m - Poids d'impact: 20J -Points d'impact: 3 - Temps par point: 1 - Le rayon est de 300 mm. |
- Variation de la perte ≤ 0,1 dB@1550 nm - Aucune rupture de fibres et aucun dommage à la gaine. |
|
4 |
Le coefficient d'élasticité de l'eau est calculé à partir de l'échantillon d'eau. |
- Charge: 150 N - Taux de flexion: 2 secondes par cycle - N° de cycle: 25 |
-Variation de la perte ≤ 0,1 dB @1550 nm - Aucune rupture de fibres et aucun dommage à la gaine. |
|
5 |
La torsion Pour les appareils électroniques |
- Longueur: 1m - Charge: 150 N -angle de torsion: ± 90° - N° de cycle: 10 |
-Variation de la perte ≤0,1 dB @1550 nm - Aucune rupture de fibres et aucun dommage à la gaine. |
|
6 |
Épreuve de pénétration de l'eau IEC 794-1-F5B |
- Hauteur de l'eau: 1 m - Longueur de l'échantillon: 3 m - Durée du test: 24 heures. |
- Aucune fuite d'eau ne doit avoir eu lieu à l'autre bout du câble. |
|
7 |
Épreuve de cycle de température IEC 794-1-F1 |
- Pas de température: +20°C→-40°C→+70°C→+20 °C - Temps par étape: 12h - Nombre de cycles: 2 |
-Variation de la perte ≤ 0,05 dB @1550 nm - Aucune rupture de fibres et aucun dommage à la gaine. - Aucun dommage à la gaine. |
|
8 |
Flux composé CEI 794-1-E14 |
- Longueur de l'échantillon: 30 cm - Température: 70°C ± 2°C - Temps: 24 heures |
- Aucun débit composé |
7.1 Chaque longueur de câble est enroulée sur un tambour en fer et en bois.
7.2 La longueur standard du tambour est de 4000 m ± 2% ou sur commande du client
7.3 recouvert d'une feuille tampon en plastique.
7.4 scellé par de solides bardeaux en bois.
7.5 Au moins 3 m de l'extrémité interne du câble doivent être réservés aux essais.
Note : La valeur D contient la dimension du joint.
